主要應用 | JT/T791-2010 《公路涵洞通道用波紋鋼管(板)》 |
執行標準 | GB/T 34567-2017 《冷彎波紋鋼管》 |
Q235B,Q355熱軋鋼板 | |
鋼板厚度 | 2.5-12.0mm |
管 徑 | 0.5-2.5米 |
波 形 | 125x25,200x55 |

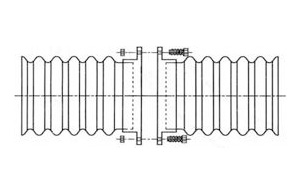

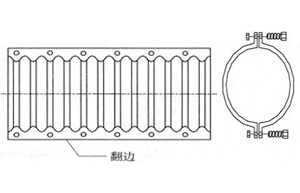

連接形式 | 內法蘭連接,外法蘭連接 |
截面形狀 | 圓形 |
洞口形式 | 正交,斜交,直口,斜口 |
防腐處理 | 熱鍍鋅厚度84um,現場增涂瀝青二次防腐 |
填土高度 | 0.3-130米 |
主要應用 | 公路、鐵路涵洞 |
波形代碼和尺寸規格 | |||||

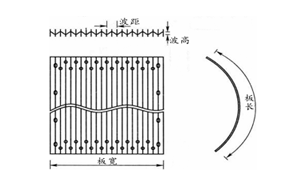

分類 | 波形代碼 | 波距 | 波深 | 壁厚 | 適用內徑/跨徑 |
mm | mm | mm | mm | ||
整裝管 | A | 68 | 13 | 2.0-4.0 | 500-1500 |
B | 75 | 25 | 2.0-4.5 | 500-2000 | |
C | 125 | 25 | 2.0-5.0 | 750-2000 | |
D | 150 | 50 | 2.0-6.5 | 1500-2000 | |
E | 200 | 55 | 3.0-6.5 | 1500-2000 | |
F | 145 | 60 | 3.0-6.0 | 1000-2000 |

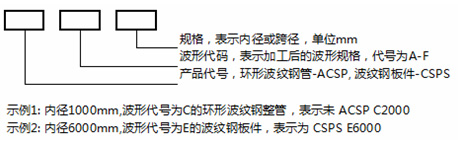

波形代碼示例
不同波形的最大柔度系數 | ||||
孔徑或跨境 | 波形 | 施工方法 | ||
mm | mm | 反開槽回填法 | 路堤法 | |
1000以下 | 68*13 | 0.245 | 0.245 | |
1000到1500 | 68*13 | 0.342 | 0.245 | |
各種 | 125*25 | 0.342 | 0.188 | |
各種 | 150*50 | 0.114 | 圓管0.114 | 非圓管 0.171 |
各種 | 200*55 | 0.114 | 圓管0.114 | 非圓管 0.171 |
整裝鋼波紋管規格尺寸 | ||||

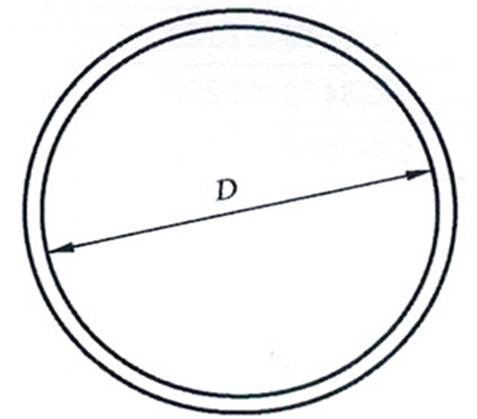

型號 | 直徑/D | 壁厚 | 波形參數 | |
mm | mm | 125*25 | 200*55 | |
ACSP C500 | 500 | 2.5-5.0 | √ | |
ACSP C750 | 750 | 2.5-5.0 | √ | |
ACSP C1000 | 1000 | 2.5-5.0 | √ | |
ACSP C1250 | 1250 | 2.5-5.0 | √ | |
ACSP C1500 | 1500 | 2.5-5.0 | √ | √ |
ACSP E2000 | 2000 | 3.0-6.0 | √ | |
ACSP E2500 | 2500 | 3.5-6.5 | √ |
鋼波紋管的尺寸允許偏差 | |||
執行標準:JT/T791-2010 | |||
序號 | 項目 | 單位 | 允許偏差 |
1 | 壁厚 | mm | 依GB/T709、GB/T2518 |
2 | 波距 | mm | ±3 |
3 | 波高 | mm | ±3 |
4 | 管節長度 | % | ±2 |
5 | 內徑/跨徑 | % | ±2 |
6 | 波紋鋼板件長度 | % | ±1 |
7 | 波紋鋼板件寬度 | % | ±1 |
防腐
釆用碳素結構鋼的波紋鋼圓管、波紋鋼板件和管箍、法蘭盤 及高強度螺栓、螺母,出廠前應進行熱浸鍍鋅防腐處理:
a) 熱浸鍍鋅所用的鋅應為GB/T 470規定的1號鋅或0號 鋅,鋼表面處理的最低等級為Sa2. 5 ,熱浸鍍鋅層技術質量 應符合表4的規定;
b) 當采用熱浸鍍鋁、靜電噴涂等其他防腐方法代替鍍鋅時, 應有試驗驗證資料,確保其防腐性能不低于表4規定的熱 浸鍍鋅方法的相應要求。
其加工后的有效鋅層厚度和質量不應低于下表規定的要求。
鍍鋅基礎上可采用涂裝或噴涂瀝青等非金屬覆蓋層:
a) 當釆用涂裝時,涂裝材料的品種、規格、性能等應符合JT/T 722的規定。涂裝的總厚度應大于 120 pm,表面應均勻光滑、連續,無肉眼可分辨的小孔、空間、孔隙、裂縫、脫皮及其他缺陷。
b) 當采用噴涂瀝青時,瀝青涂層的厚度應為0. 5mm ~ 1mm,涂層應均勻光滑、連續,無肉眼可分辨 的孔隙、裂縫、脫皮及其他缺陷。
熱浸鍍鋅質量要求
項 目 | 要 求 |
單面附著量 | 強腐蝕性環境:波紋鋼圓管、波紋鋼板件和管箍、600 ;螺栓、螺母N350 ; |
(g/m2) | 中等腐蝕性和弱腐蝕性環境:波紋鋼圓管、波紋鋼板件和管箍N300 ;螺栓、螺母>175 |
鍍鋅層附著性 | 鍍鋅層應與金屬結合牢固,經錘擊試驗不剝離,不凸起 |
外觀質量 | 鋅層應均勻完整、顏色一致,無漏鍍?nèi)毕?,表面光?不允許有流掛、滴瘤或結塊 |
鋅層均勻性 | 鋅層應均勻,無金屬銅的紅色沉積物 |
鋅層耐鹽霧性 | 耐鹽霧性試驗后,基材不應出現腐蝕現象 |
注:強腐蝕性:指金屬表面均勻腐蝕大于0. 5mm/年;中等腐蝕:指金屬表面均勻腐蝕(0. 1?0. 5) mm/年;弱腐蝕性:指 金屬表面均勻腐蝕小于0. 1mm/年。
整裝鋼波紋管的填土高度對比表
管徑 | 波形 | 填土高度(米) | ||||||||
最小值 | 不同鋼板厚度的最大值 | |||||||||
m | mm*mm | 米 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 |
0.5 | 125*25 | 1.1 | 6 | 15 | 25 | 35 | ||||
0.75 | 125*25 | 1.1 | 4 | 12 | 20 | 30 | 35 | |||
1.0 | 125*25 | 1.1 | 2 | 10 | 17 | 25 | 30 | |||
1.3 | 125*25 | 1.1 | 9 | 14 | 22 | 26 | 40 | |||
1.5 | 200*55 | 1.1 | 8 | 12 | 25 | 40 | 50 | |||
2.0 | 200*55 | 1.1 | 4 | 8 | 16 | 24 | 40 | 45 | 50 | |
2.5 | 200*55 | 1.1 | 6 | 12 | 20 | 30 | 36 | 44 |
